MULTIMETRO DIGITAL FLIR 1000V C/IMAGEN T
SKU: FTEFLVDM284
FLIR
El sexto sentido del mundo
Comparte este producto:

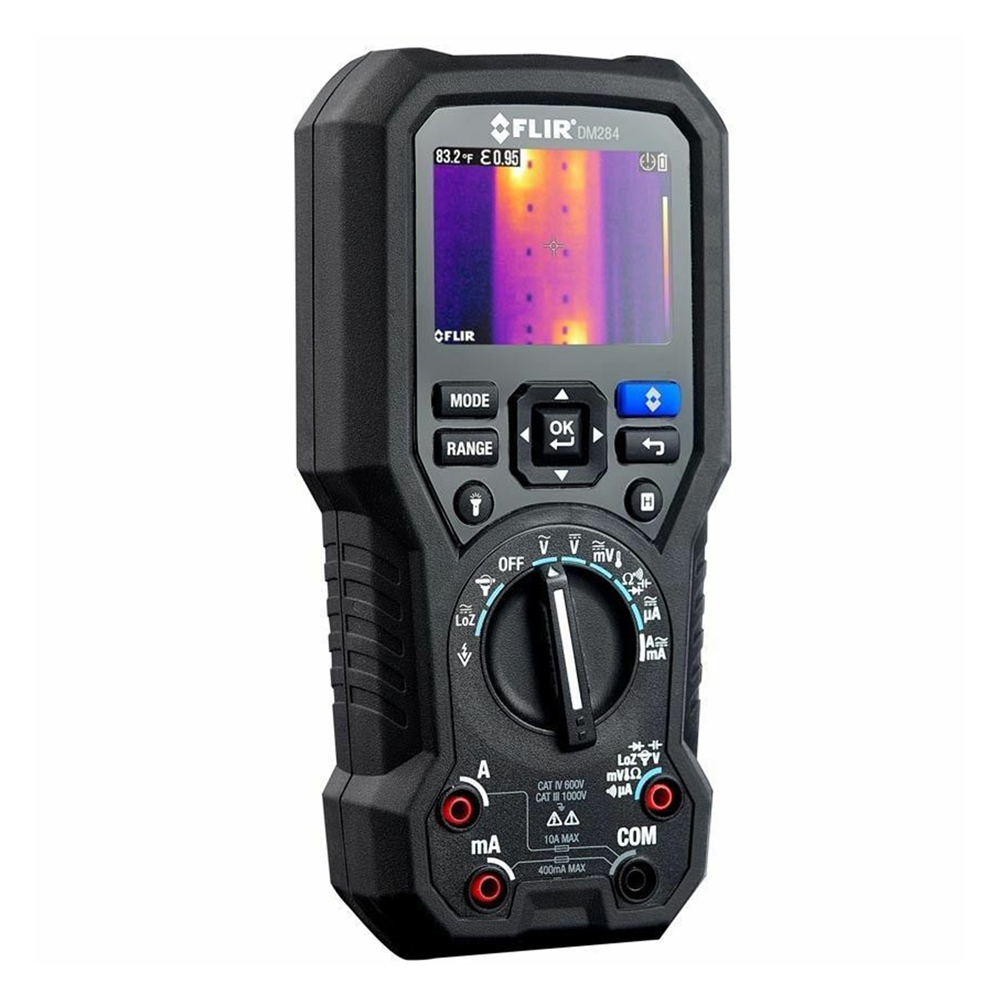

El FLIR DM284 es un multímetro de imágenes de grado industrial construido para brindar durabilidad y garantizar la longevidad en entornos difíciles. La función de imágenes térmicas ayuda a identificar problemas eléctricos asociados con, por ejemplo, paneles eléctricos, conectores eléctricos y cables, y acelera la resolución de problemas al guiar visualmente al usuario a la ubicación precisa sin hacer contacto con el equipo objetivo. Con una cámara termográfica FLIR de alta resolución (160 × 120) integrada, es el primer multímetro digital (DMM) adecuado para la resolución de problemas electrónicos utilizando la tecnología de medición guiada por infrarrojos (IGM) de FLIR. Los componentes electrónicos se sobrecalientan con frecuencia antes de funcionar hasta fallar: IGM ahorra tiempo al presentar una imagen térmica del objetivo bajo prueba, haciendo visibles los componentes potencialmente problemáticos en la pantalla del DMM. Los resultados se pueden confirmar y analizar utilizando un conjunto completo de funciones integradas (prueba de diodos, prueba de continuidad, medición de microamperios, etc.) necesarias para realizar pruebas básicas de electrónica.
|
Características Generales
|
|
|---|---|
| Procedencia | TAIWAN |
| Dimensiones | Largo 200 mm × Ancho 95 mm × Alto 49 mm (7,9 pulg. × 3,7 pulg. × 1,9 pulg.) |
| Ancho (cm) | 14 |
| Largo (cm) | 11 |
| Alto (cm) | 33 |
| Peso Completo (Utilizado para Flete) (gr) | 1096 |
|
Características Especificas
|
|
| Capacidad | 1000 nF ± (1,9% + 5D) 10,00 µF ± (1,9% + 2 dígitos) 100,0 µF ± (0,9% + 2 dígitos) 1.000 mF ± (0,9% + 2 dígitos) 10,00 mF ± (0,9% + 2 dígitos) 40,00 mF ± (2,0% + 20 dígitos) |
| Requerimientos de energía | 4 pilas alcalinas AAA de 1,5 V. O sistema de batería recargable de polímero de litio recargable TA04 opcional |
| Tasa de medición | 3 muestras por segundo |
| Apagado automático | Predeterminado: 20 minutos |
| Prueba de caída | 3M |
| Clasificación del IP | IP54 |
| Coeficiente de temperatura | 0,1 × (precisión especificada) / ° C, <18 ° C (64,4 ° F),> 28 ° C (82,4 ° F) |
| Clasificación de categoría | CAT IV — 600 V, CAT III — 1000 V |
| Ciclo de calibración | Una vez al año, recomendado |
| Certificaciones | UL, CE, FCC, CB |
| EMC | EN61326-1 |
| Tipo de detector | FLIR Lepton; matriz de plano focal de microbolómetro (FPA) |
| Respuesta espectral de imágenes IR | 8-14 μm |
| Sensibilidad térmica | 150 mK |
| Frecuencia de captura de imágenes IR | 9 Hz |
| Paletas de colores de imagen IR | Arco iris, Hierro, Escala de grises |
| Rango de medición de temperatura IR | –10 a 150 ° C (14 a 302 ° F) |
| Indicación por encima y por debajo del rango | OL |
| Estabilización de lectura de temperatura | Los guiones se muestran durante aproximadamente 30 segundos mientras la lectura de temperatura se estabiliza |
| Resolución de temperatura IR | 0,1 ° C (0,1 ° F) |
| Precisión de temperatura IR | ± 3 ° C (5.4 ° F) o ± 3% de la lectura (lo que sea mayor) para> 25 ° C (77 ° F), ± 5 ° C –10 ° C a 25 ° C (14 ° F a 77 ° F) |
| Relación de distancia al lugar (D: S) | 1.2506944444444443 |
| Ajuste de emisividad | 0,95 como máximo, 4 preajustes más una configuración personalizada (0,10-0,99) |
| Orientación | Las retículas mostradas señalan el centro del punto de medición |
| Sostener | Imagen con medida |
| Resistencia | 600,0 Ω ± (0,9% + 5D) 6.000 kΩ ± (0,9% + 2D) 60,00 kΩ ± (0,9% + 2D) 600,0 kΩ ± (0,9% + 2D) 6.000 MΩ ± (0,9% + 2D) 50,00 MΩ ± (3,0% + 5D) |
| Cuenta de pantalla | 6000 |
| Altitud operativa | 2000 m (6560 pies) |
| Grado de contaminación | 2 |
| Vibración de choque | Según MIL-PRF-28800F Clase 2 |
| Tipo de puntero láser | Clase I (rojo) |
| Potencia del puntero láser | <0,4 mW |
| Contador de frecuencias | 100,00 Hz ± (0,1% + 2D) 1000,0 Hz ± (0,1% + 2D) 10.000 kHz ± (0,1% + 2D) 100,00 kHz ± (0,1% + 2D) |
| Prueba de diodos | 1.500 ± (0,9% + 2D) |
| Temperatura, termopar tipo K | –40 a 752.0 ° F DMM ± (1.0% + 5.4 ° F) / IGM ± (1.0% + 9 ° F) –40 a 400 ° C DMM ± (1.0% + 3 ° C) / IGM ± (1.0% + 5 ° C) |
| Cumplimiento de normas de seguridad | IEC 61010-1 CAT IV — 600 V, CAT III — 1000 V |
| Resolución de imágenes IR (H × V) | 160 × 120 píxeles |
| Campo de visión de imágenes IR (H × V) | 57 ° × 44 ° |
| Voltaje maximo | 1000 V CC o 1000 V CA RMS |
| Verificación de continuidad | 600,0 Ω ± (0,9% + 5D) |
| Duración de la batería, baterías alcalinas | Aproximadamente 5 horas DMM o 2 horas IGM |
| Duración de la batería, baterías de polímero de litio | Aproximadamente 30 horas DMM o 10 horas IGM |
| Temperaturas ambientales de funcionamiento y humedad relativa (RH) | –10 a 30 ° C (14 a 86 ° F), <85% HR 30 a 40 ° C (86 a 104 ° F), <75% HR 40 a 50 ° C (104 a 122 ° F), <45 % RH |
| Temperatura de almacenamiento y HR | –20 a 60 ° C (–4 a 140 ° F), 0–80% RH (sin baterías) |
